Канализационный насос HOMA TP50 — фото производителя
Фото серии с сайта HOMA. Исполнение выбранной модели уточняется.
Погружные насосы для сточных вод

TP50

Чугунные погружные насосы для загрязнённой воды, стоков и шлама с грубыми твёрдыми и волокнистыми включениями. Одноканальное или вихревое рабочее колесо по исполнению. Для стационарной либо переносной установки; есть варианты с поплавковым управлением.

Максимальная подача разных моделей28,8–72,9 м³/ч
Максимальный напор разных моделей7,5–31,6 м
Мощность двигателя P21–4,4 кВт
Питание по исполнениюW: 230 В, 1 фаза; D: 400 В, 3 фазы. 50 Гц; по исполнению.
Корпуса и колесоЧугун EN-GJL-250
Тип установкиСтационарная / переносная
Смотреть каталог ↗
Таблица — сведения официальной веб-карточки серии TP50. В отдельном PDF TP50 M указан проход 50–65 мм, в общей веб-карточке — 50–62 мм. Кратковременные 60 °C в PDF относятся к не-Ex исполнению. Рабочую точку, проход и комплектацию сверяют по полному обозначению и актуальной документации выбранной модели.

Конструкция и применение

TP50 — погружной насос с горизонтальным напорным подключением. Исполнения M используют одноканальное рабочее колесо, V — вихревую гидравлику. Предусмотрены стационарная и переносная установка. Взрывозащита и поплавковое управление относятся к соответствующим отдельным исполнениям, а не ко всем насосам серии.

Среда

Загрязнённая вода, стоки, шлам

Гидравлика

M — одноканальная; V — вихревая

Монтаж

Стационарный или переносной

Технические сведения

Максимальная подача разных моделей28,8–72,9 м³/ч
Максимальный напор разных моделей7,5–31,6 м
Свободный проход50–62 мм
Напорный патрубокG2½
Мощность двигателя P21–4,4 кВт
Температура жидкостиДо +40 °C; до +60 °C кратковременно
Защита и изоляцияIP68; класс H
Основные корпуса и колесоЧугун EN-GJL-250

Таблица — сведения официальной веб-карточки серии TP50. В отдельном PDF TP50 M указан проход 50–65 мм, в общей веб-карточке — 50–62 мм. Кратковременные 60 °C в PDF относятся к не-Ex исполнению. Рабочую точку, проход и комплектацию сверяют по полному обозначению и актуальной документации выбранной модели.

Документация производителя

Графики и размеры относятся к перечисленным модификациям. Рабочую точку проверяют по полному обозначению.

Официальная карточка HOMA ↗

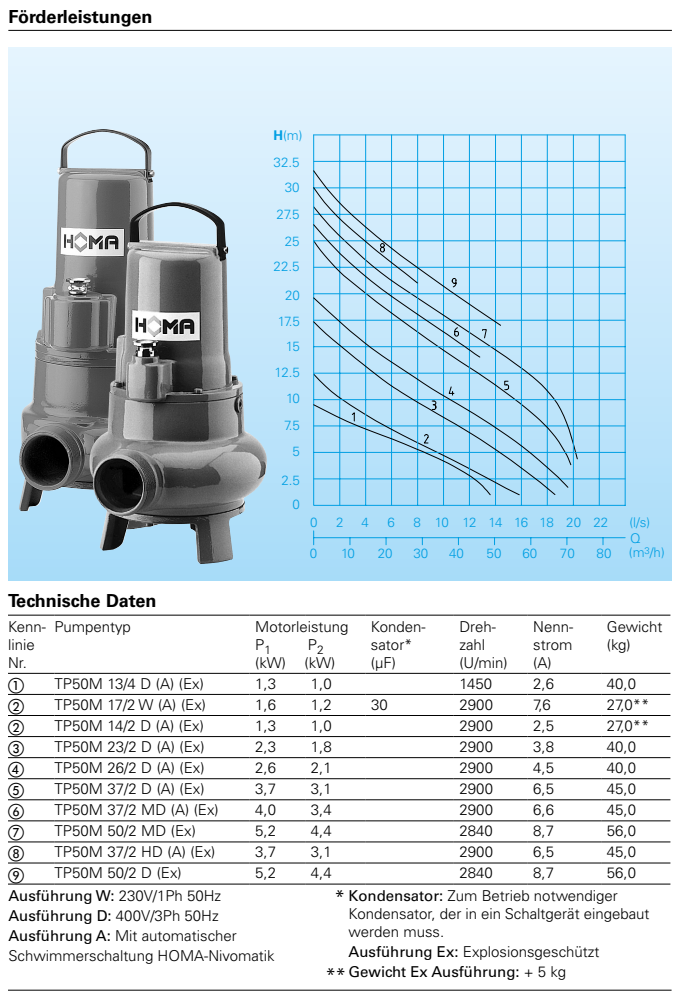

TP50 M — кривые и исполнения, 50 Гц

TP50 M — кривые и исполнения, 50 Гц — HOMA Pumpen

Подлинные кривые Q–H, таблица насосов и обозначения исполнения из технического листа HOMA. Номер кривой соответствует строке таблицы. Максимальные параметры разных моделей не являются одной рабочей точкой.

Источник: HOMA Pumpen. Оригинальный PDF ↗

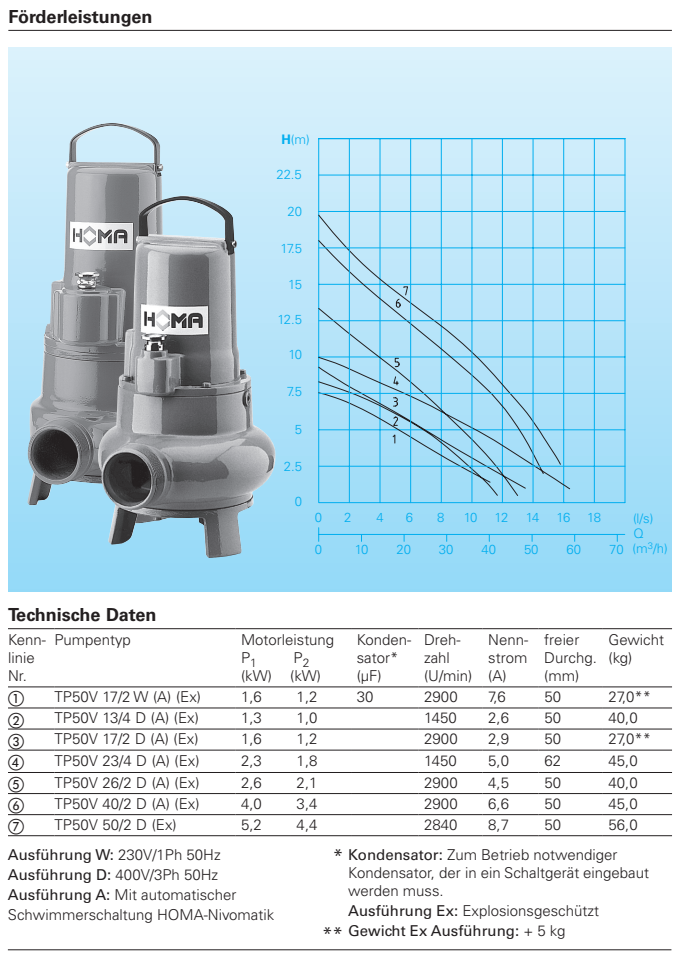

TP50 V — кривые и исполнения, 50 Гц

TP50 V — кривые и исполнения, 50 Гц — HOMA Pumpen

Подлинные кривые Q–H вихревых исполнений TP50 V и таблица модификаций. Для выбора нужны полное обозначение, требуемая рабочая точка и состав жидкости.

Источник: HOMA Pumpen. Оригинальный PDF ↗

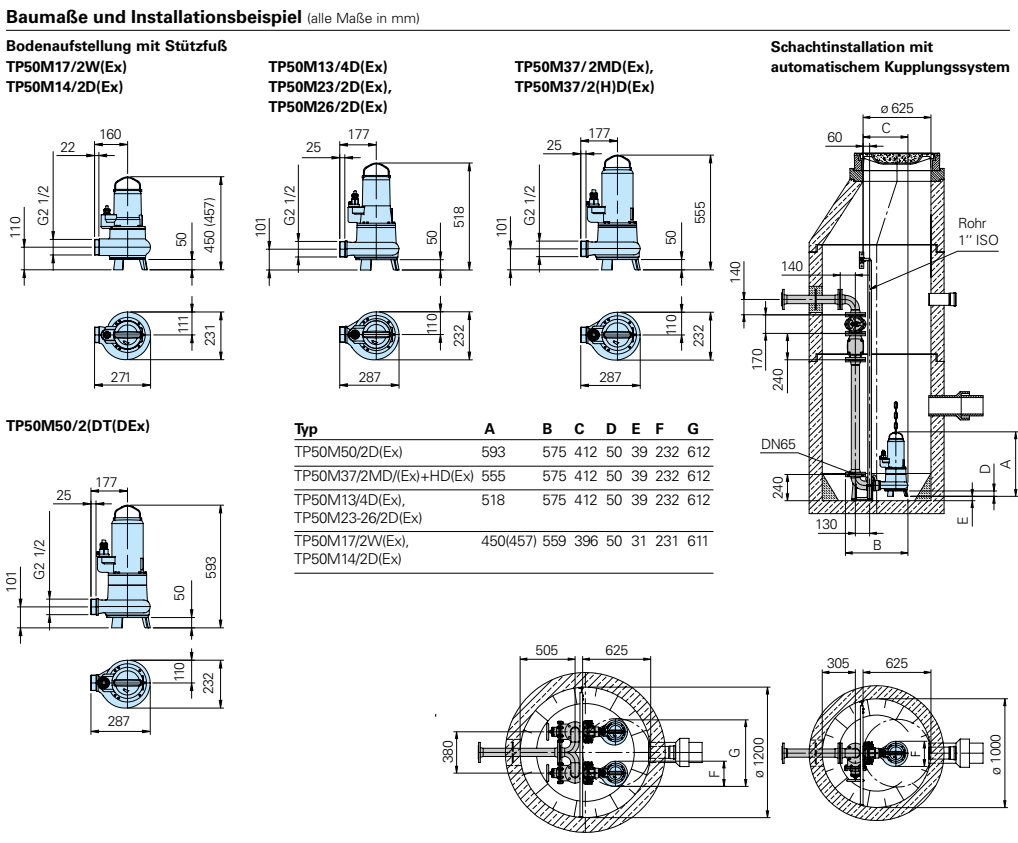

TP50 M — размеры и схема установки

TP50 M — размеры и схема установки — HOMA Pumpen

Размерные чертежи и пример шахтной установки из технического листа HOMA. Все размеры на схеме — в мм. Принадлежности, габариты и монтаж сверяют с полным обозначением насоса.

Источник: HOMA Pumpen. Оригинальный PDF ↗

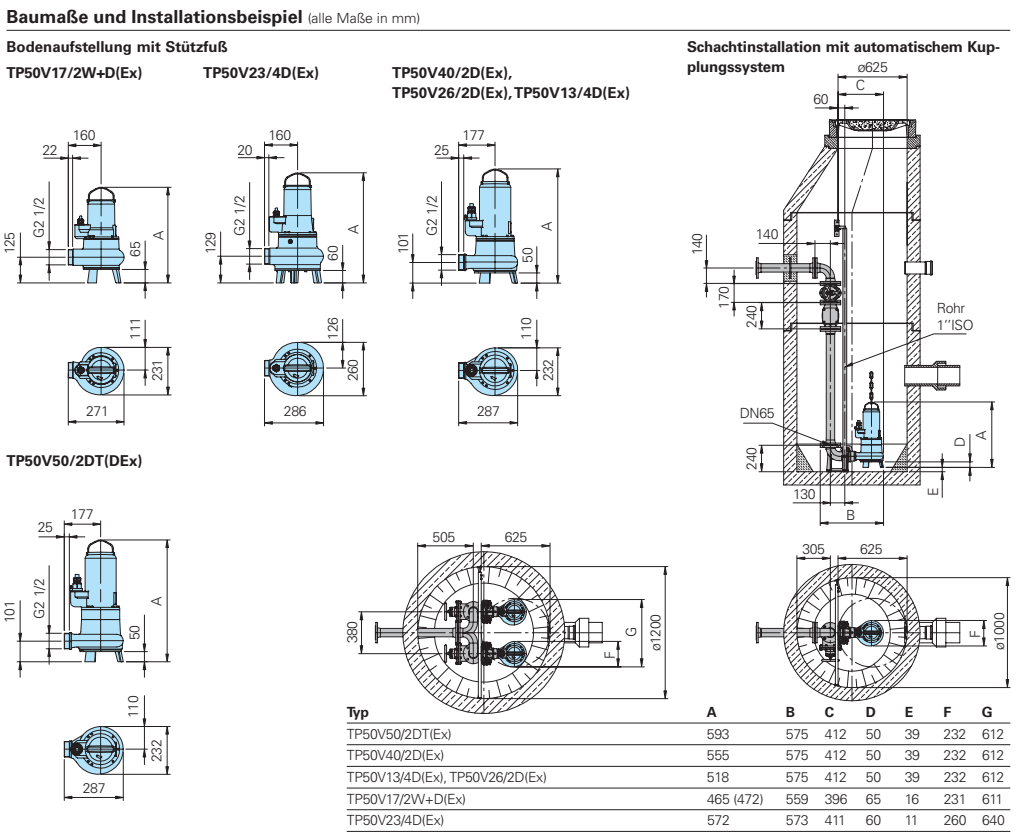

TP50 V — размеры и схема установки

TP50 V — размеры и схема установки — HOMA Pumpen

Подлинные схемы установки TP50 V и таблица размеров в мм. Они относятся к перечисленным модификациям; монтажную документацию согласуют для выбранного исполнения.

Источник: HOMA Pumpen. Оригинальный PDF ↗
